Nota de interés: Cómo calcular con qué potencia tengo que escoger el grupo electrógeno a utlizar

Como guía y, a modo de referencia, ponemos al alcance de su mano los aspectos a tener en cuenta para el dimensionamiento aproximado de un grupo electrógeno.

Escribe Pablo Agnone (Técnico Mecánico Electricista – Frigorista)

Pueyrredón 726 – Cel. (03388) 15676650 – General Villegas

Elegir el grupo electrógeno indicado para una necesidad concreta implica, necesariamente, conocer que tensión tenemos, si es 220 volt o 380 volt, y la potencia que este generador va a consumir.

Saber qué tipo de trabajo debe realizar el grupo electrógeno, si se trata de un servicio pesado (6-12 ó más horas al día durante varios días o incluso meses) ó si es para servicio de emergencia

Tener en cuenta las condiciones atmosféricas, la temperatura ambiental y la altitud.

Las condiciones climáticas y la altitud afectan de igual manera al alternador y al motor, reduciendo la potencia de ambos en un 2% cada 5 grados de temperatura por encima de los 20 grados centígrados.  Asimismo por cada 100 metros de altitud sobre el nivel del mar, se reduce en un 1% la potencia del grupo electrógeno.



Si usted solo tiene aparatos de 220 volt, es decir monofásicos y usted toma de la red, (EDEN), 220volt, pues entonces deberá solicitar un grupo electrógeno monofásico.



Si usted tiene aparatos de 220volt pero toma de la red, (EDEN), 380volt, entonces deberá solicitar un grupo electrógeno trifásico.

En ambos casos debemos calcular la potencia de consumo que debemos cubrir con el grupo electrógeno.

Los motores eléctricos constituyen un problema particular. Se necesita en general 3 a 4 veces la intensidad nominal para arrancar. Esto nos permitirá salvaguardar contra imprecisiones eventuales de cálculo o de método, y evitara una sobrecarga, incluso momentánea, del grupo electrógeno. Este funcionara mejor y su longevidad será mejorada.

Tener en cuenta la potencia en Vatios ( w) de cada aparato, incluyendo motores.

Haremos un ejemplo: Monofásico

1 Aire acondicionado de  1840 W

5 Lámparas de 100 W = 500W

Total 2340 W

Como estos aparatos tienen un cos… = 1, se puede decir 2340 W = 2340 V.A.

Si el aparato a utilizar no tiene especificaciones de su potencia, fácilmente lo podemos calcular por la tensión de trabajo y midiendo la intensidad de corriente que consume, esto lo realizamos con una pinza amperometrica.

Formula P = U x I x cos
Vatios = Voltios X  Amperios X coseno de phi, (factor de potencia).

Le agregamos:

1 bomba de agua con un motor de 750w

750w = 750 V.A.

Como es una casa de uso particular y con toma de red de 220volt, el grupo será monofásico.

La potencia calculada de los aparatos es: 3090 V.A.

Para mayor seguridad le vamos a dar un coeficiente de simultaneidad de valor 1, esto significa que entendemos que todos los aparatos funcionan juntos a la vez.

Como la temperatura ambiente ronda los 35ºC y nos encontramos a 400 mts del nivel del mar entonces:

P= 3090 + (6% + 4%) = 3090+309= 3390V.A. = 3,4KVA

Comercialmente grupos electrógenos de 3,4KVA no existen, por lógica debemos optar por el grupo con los KVA mayor más próximo.

Generalmente se le suma entre un 15 y un 20% mas de la potencia instalada.

P= 3390v.a. + 20% = 4068V.A.

P= 4,1KVA

El GE debe ser de 4KVA

Ejemplo Trifásico

Supongamos que tenemos que alimentar los siguientes aparatos eléctricos:

• Un motor trifásico de 10 CV a 380V con arranque directo
• Un motor trifásico de 15 CV a 380V con arranque estrella triángulo
• Una batería de luces cuya potencia total es de 4 KW

El grupo electrógeno debe realizar servicios pesados. La temperatura de trabajo es de 30 grados centígrados. El grupo debe instalarse a 400 metros sobre el nivel del mar. En primer lugar procederemos a sumar la potencia absorbida, por cada receptor.

El motor de 10 CV teniendo en cuenta que un CV equivale a 736 Vatios, absorberá 7,36 Kilowatios que divididos por el factor de potencia, (normalmente 0,8) nos dará 9,2 KVA. de potencia nominal, como la potencia necesaria para el arranque es de 4 veces la nominal, tendremos como valor punta 36,8 KVA.

Al segundo motor de 15 CV (repetiremos la operación anterior) le corresponderá una potencia nominal de 13,8 KVA.  Al tratarse de un motor que arranca con el dispositivo estrella-triángulo multiplicaremos la potencia nominal por 3, con lo que obtendremos una potencia punta de 41,4 KVA.

La potencia absorbida por los aparatos de iluminación, a 22oV es de 4 Kilowatios, lo que dividiendo por el factor de potencia (0,8) obtendremos 5 KVA.

Por lo tanto la potencia punta absorbida puede llegar a ser de 36,8 + 41,4 + 5 = 83,2 KVA.

Si tenemos en cuenta que la mayoría de alternadores admiten una sobrecarga de arranque de 2,5 la potencia nominal, dividiremos los 83,2 KVA. por 2,5 obteniendo que la potencia del grupo electrógeno debería ser de como mínimo 33,28 KVA.

Como hemos dicho que se trataba de un grupo para servicios pesados, multiplicaremos la potencia mínima del grupo 33,28 por el coeficiente de seguridad 1,1 obteniendo 36,6 KVA.

Ya sólo falta contemplar las pérdidas de potencia por temperatura y altitud.  Por tener que trabajar a 30 grados centígrados, debemos añadirle el 4% por los 10 grados por encima de la temperatura base, y un 4% más por tener que trabajar a 400 metros sobre el nivel del mar, con lo que finalmente obtendremos:

(36,6 x 8): 100 = 2,9 KVA.  que sumados a los 36,6 nos darán 39,5 KVA. en la práctica será aconsejable un grupo electrógeno de 40 KVA.

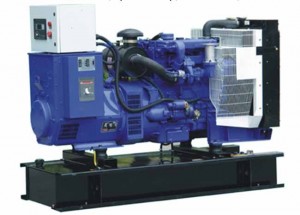

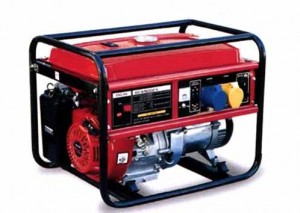

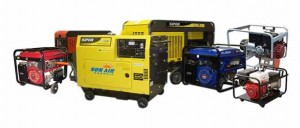

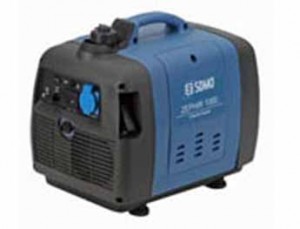

Insistimos en que este procedimiento de cálculo es el que se recomienda para obtener el dimensionado del equipo de un modo rápido y aproximado. No obstante, sugerimos siempre tomar contacto con personal Técnico especializado matriculado, quien lo asistirá en la elección del generador más conveniente. (Imágenes ilustrativas)
