NOTA DE INTERÉS: Prevención de riesgos eléctricos (puesta a tierra)

Recuerde, siempre debe llamar a un profesional certificado y matriculado, exija carnet del colegio profesional correspondiente y tómese la molestia de verificar la valides en el colegio profesional.

Escribe Pablo Agnone (Técnico Mecánico Electricista – Frigorista)

Pueyrredón 726 – Cel. (03388) 15676650 – general Villegas

Es notorio que una importante cantidad de los accidentes relacionados con la electricidad tienen consecuencias fatales. Esto se debe a que el usuario común es, en general inconsciente del riesgo que la electricidad representa.

Debe tenerse en cuenta que el uso de equipos y artefactos eléctricos por parte de la población es creciente, variado y de nuevos diseños y funciones; y que se conectan a la instalación existente, normalmente insuficiente, obsoleta o que resulta con fallas de aislación.

Esto produjo un aumento en la conciencia sobre esta problemática dando lugar a numerosas Normas.

Según la resolución número 92/98 de la Secretaría de Industria, Comercio y Minería de la Nación, y diversas normas que la siguieron, se procura que no salgan a la venta artefactos eléctricos que no cumplan con los “requisitos esenciales de seguridad”; y además, deben aprobar los ensayos realizados por los laboratorios certificados.

Una de estas normas y requisitos mínimos de seguridad es la prohibición de la venta de artefactos con la clásica ficha de dos patas cilíndricas. Todos deben tener ficha de 3 patas planas, donde una es la toma a tierra, conectada a las partes metálicas (gabinete, manijas, carcasa, etc.) del aparato. De esta forma, sería prácticamente imposible que ese artefacto nos propine una descarga eléctrica salvándose la vida del usuario.

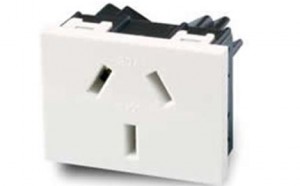

Pero de nada sirve tener un artefacto con ficha de 3 patas si no se tiene donde enchufarlo de manera correcta. Hace más de 30 anos que está reglamentado que todos los tomacorrientes deben ser del tipo de 3 patas planas. Por lo tanto, el uso de adaptadores de 3 a 2 patas cilíndricas está totalmente prohibido, ya que de esta manera gran parte de la seguridad del artefacto queda inutilizada al anularse la tercer pata.

Pero con esto tampoco alcanza, el tomacorriente debe tener conexión a tierra, si no todo sería inútil, y la vida del usuario seguiría corriendo peligro de recibir un shock eléctrico. De todas maneras también se debe tener en cuenta que además es necesario la instalación de disyuntores diferenciales e interruptores automáticos (térmicas) como mínimo para una mayor seguridad y uso de la electricidad sin riesgos.

Resumiendo:

Si su artefacto eléctrico posee una ficha con 3 patas NO utilice adaptadores para poder enchufarlo a tomacorrientes de 2 orificios cilíndricos, ni alargues que no posean enchufes de 3 patas con su respectivo cable amarillo y verde (color del cable tierra).

Si posee tomacorrientes de 3 patas, éstos debe estar conectados debidamente a tierra (con una jabalina enterrada cumpliendo con las normas IRAM ), y ahí es donde debe y como debe enchufarse un artefacto seguro.

Principales factores a considerar

Para la prevención de riesgos eléctricos es importante considerar dos aspectos:

Sistema de puesta a Tierra

Puede ser considerado como la espina dorsal del sistema de seguridad eléctrica.
Está compuesto por un conjunto de elementos que permiten vincular con tierra el conductor de protección. Esta toma se realiza mediante electrodos, dispersores, placas cables, alambres, mallas metálicas, cuya configuración y materiales cumplan con las normas respectivas.

Importancia de la puesta a tierra en un circuito.

El interruptor diferencial no es suficiente. Cuando una instalación eléctrica no es segura pueden existir fugas de corriente de aparatos defectuosos a través de nuestro cuerpo hacia la tierra. Este pasaje de corriente por nuestro cuerpo produce sensaciones que pueden ir desde un cosquilleo hasta la muerte.

La colocación de un interruptor diferencial en la instalación permite interrumpir el flujo de corriente cuando se detecta esta fuga.

Pero el interruptor diferencial actúa luego que detecta la fuga de corriente (una vez que ya esta pasando por nuestro cuerpo), por eso, y a pesar que el tiempo de corte sea muy pequeno (lo recomendable es que no supere los 30 mseg.) antes que el interruptor diferencial accione, ya hemos recibido la descarga.

Una puesta a tierra adecuada (con una resistencia menor a 10 ohms y un conductor de 2,5 mm2), permite que cualquier fuga que se produzca busque la tierra como destino en forma inmediata y evitando así una descarga sobre quien, accidentalmente, entre en contacto con un equipo defectuoso.

Estado general de la Instalación Eléctrica

Las instalaciones eléctricas deben cumplir con un mínimo de condiciones para preservar la seguridad de las personas y de los bienes; así como asegurar la confiabilidad de su funcionamiento.

Importancia de la puesta a tierra

Protección contra distintos tipos de contactos, a saber:

Protección contra contactos directos.

Se trata del contacto accidental de personas con un conductor activo (fase o neutro) o con una pieza conductora que habitualmente está con tensión. Cuando el riesgo es muy importante, la solución sencilla consiste en distribuir la energía eléctrica a una tensión no peligrosa, es decir, a una tensión menor o igual que la de seguridad. (24V)

En BT (220V), las medidas de protección consisten en poner las partes activas fuera del alcance o aislarlas adecuadamente. En forma complementaria es necesaria la instalación de un disyuntor diferencial.

Protección contra contactos indirectos.

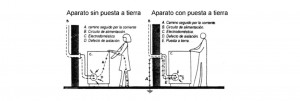

El contacto de una persona con masas metálicas accidentalmente puestas bajo tensión se denomina contacto indirecto. Esta conexión accidental a la tensión es el resultado de un defecto de aislación. Circula entonces una corriente de defecto y provoca una elevación de la tensión entre la masa del receptor eléctrico y tierra; la que es peligrosa si es superior a la tensión de seguridad.

La protección consiste en la conexión a tierra de las masas de los receptores y equipos eléctricos, para evitar que un defecto de aislamiento se convierta en el equivalente a un contacto directo; en la equipotencialidad de masas accesibles.

Protección contra contacto entre masas de distinto potencial.

La equipotencialidad de masas accesibles simultáneamente:

la interconexión de estas masas contribuye eficazmente a reducir la tensión de contacto. Esto se hace mediante el conductor de protección (CP) que interconecta las masas de los materiales eléctricos para el conjunto de un edificio, eventualmente completada con conexiones equipotenciales adicionales.

Disposiciones de la instalación de puesta de tierra

• El sistema de puesta a tierra será eléctricamente continuo y tendrá la capacidad de soportar la corriente de cortocircuito máxima coordinada con las protecciones instaladas en el circuito.
• El conductor de protección no será seccionado eléctricamente en punto alguno ni pasará por el interruptor diferencial.
• En todos los casos deberá efectuarse la conexión a tierra de todas las masas de la Instalación.
• Las masas simultáneamente accesibles y pertenecientes a la misma instalación eléctrica estarán unidas al mismo sistema de puesta a tierra.
• La Puesta a tierra debe estar certificada por profesional técnico matriculado, el equipo de medición, telurimetro, debe estar calibrado por laboratorio de calibración avalado por el INTI.
